Tất cả sản phẩm
ASTM B196 C17000 Thanh ống đồng berili kéo nguội 45mm cho các thành phần kết cấu
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | CUBERYLLIUM® |
| Chứng nhận | ISO ROHS |
| Số mô hình | C17000 |
| Số lượng đặt hàng tối thiểu | 30kg |
| Giá bán | USD 30～50/KG |
| chi tiết đóng gói | Bao bì xuất khẩu tiêu chuẩn (Bên trong: giấy chống nước; Bên ngoài: thép phủ dải và pallet) |
| Thời gian giao hàng | 10 ～ 15 ngày làm việc |
| Điều khoản thanh toán | L / C, T / T |
| Khả năng cung cấp | 50T / tháng |
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| tên sản phẩm | C17000 Rod | Lớp CUBERYLLIUM ® | CUBERYLLIUM® 170 |
|---|---|---|---|
| Phạm vi đường kính | 6mm ~ 50mm | Chiều dài | 2m, 3m, 5m, 6m hoặc theo yêu cầu |
| ASTM | ASTM B196 | Temper | A (TB00), 1 / 2H (TB04), H (TD04), AT (TF00), HT (TH04) |
| Bề mặt | Sáng, đánh bóng | Hình dạng cho có sẵn | Que, Tấm, Tấm |
| Làm việc nóng | Có tài sản làm việc nóng tốt | Làm việc lạnh | Có tài sản làm việc lạnh tuyệt vời |
| Nhiệt độ nung | Từ 774 đến 802 ℃ | Đơn xin | Đối với các thành phần cấu trúc |
| Làm nổi bật | ASTM B196 C17000 Thanh đồng berili 45mm,Ống đồng berili C17000 45mm,đồng berili c17000 45mm |
||
Mô tả sản phẩm
Thanh C17000 được làm bằng kéo nguội Kích thước 45mm cho các thành phần kết cấu theo tiêu chuẩn ASTM B196
Tên sản phẩm: Que
Lớp: C17000
Phạm vi đường kính: 6mm ~ 50mm
Chiều dài: 2m, 3m, 5m, 6m hoặc theo yêu cầu
Trạng thái: A (TB00), 1 / 2H (TB04), H (TD04), AT (TF00), HT (TH04)
Thông tin sản phẩm của CUBERYLLIUM® Công ty:
CUBERYLLIUM® sản xuất đồng berili theo một số chế phẩm khác nhau.Chúng được chia thành hai loại: hợp kim được chọn cho độ bền cao (Hợp kim 172,173,170) và hợp kim được chọn cho độ dẫn điện cao (Hợp kim 751,750,741).Và tiêu chuẩn Gost QBe2, QBe1.9Ti cho Thị trường Nga.Cũng cung cấp hợp kim Master: CuBeryllium-200;CuBeryllium-275); CuBeryllium-350 và Cuberyllium-400 đến nhà máy toàn cầu.
Giới thiệu hợp kim đồng C17000:
Hợp kim đồng berili UNS C17000 có tính dẻo, có thể xử lý nhiệt và có thể được tôi cứng.Những hợp kim này được sử dụng trong các ứng dụng đòi hỏi độ bền cao và độ dẫn điện tốt.Phần sau sẽ thảo luận chi tiết về hợp kim đồng berili UNS C17000.
Thành phần hóa học của Hợp kim đồng berili C17000:
CUBERYLLIUM® Nhãn hiệu: Cuberyllium-170
Số UNS:C17000
Berili (Be):1,60-1,79
Coban + Niken:0,20 phút
Coban + Niken + Sắt:Tối đa 0,6
Chỉ huy:Tối đa 0,02
Đồng:Thăng bằng
Lưu ý: Lượng đồng cộng thêm bằng 99,5% Min.
Đặc điểm kỹ thuật tiêu chuẩn chung của Hợp kim đồng berili C17000:
Thanh: ASTM B 196, SAE J 461, 463
Rèn và ép đùn: ASTM B570
Tờ: ASTM B 194
Tính chất vật lý điển hình của Hợp kim đồng berili C17200:
| Thương hiệu Cuberyllium | Mật độ lb / cu.in. | Mô đun đàn hồi | Hệ số giãn nở nhiệt | Độ dẫn nhiệt Btu / (ft •giờ• ° F) | Nhiệt độ nóng chảy. |
| 106 psi | in / in / ° F, 70 ° F đến 400 ° F | ° F | |||
| 170 | 0,304 | 19 | 9,7 x 10 -6 | 60 | 1600-1800 |
Tính chất cơ học của Thanh đồng berili C17000:
| Cuberyllium 170 Temper |
Sức căng | Chênh lệch lợi nhuận | Kéo dài | Độ cứng | |
| x 1000 PSI | Bù đắp 0,2% x 1000 PSI | % trong 2 inch | .020 Gauge trở lên | ||
| TM00 | LÀ | 100 - 110 | 70 - 95 | 18 - ~ 30 | B 98 |
| TM01 | 1/4 giờ | 110 - 120 | 80 - 110 | 15 ~ 25 | C 20 - 26 |
| TM02 | 1/2 giờ | 120 - 135 | 95 - 125 | 12 ~ 22 | C 24 - 30 |
| TM04 | HM | 135 - 150 | 110 - 135 | 9 ~ 20 | C 28 - 35 |
| TM05 | SHM | 150 - 160 | 125 - 140 | 9 ~ 18 | C 31 - 37 |
| TM06 | XHM | 155 - 175 | 135 - 165 | 3 ~ 10 | C 32 - 38 |
| Độ cứng Huyền thoại B: Rockwell (Quả cầu thép 100 kgf) C: Rockwell (Hình nón kim cương 150 kgf) | |||||
| LƯU Ý: Thông tin trong tài liệu này chỉ nhằm mục đích tham khảo và so sánh.Chúng KHÔNG được sử dụng làm cơ sở cho các thông số kỹ thuật thiết kế hoặc kiểm tra chất lượng.Nó được đưa ra mà không có nghĩa vụ hoặc trách nhiệm pháp lý.Liên hệ với chúng tôi để có bảng dữ liệu thuộc tính vật liệu hoàn chỉnh của nhà sản xuất. | |||||

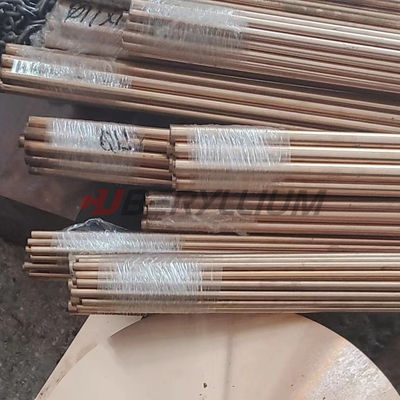

Ảnh sản phẩm:
Hàn:
Các phương pháp hàn như hàn hồ quang, hàn điện, hàn hồ quang được che chắn khí, hàn hồ quang kim loại phủ, hàn điểm, hàn đường nối và hàn đối đầu được ưu tiên cho hợp kim đồng C17000.Hàn oxyacetylene không được khuyến khích cho loại hợp kim này.
Công nghệ chính của đồng berili (Xử lý nhiệt)
Xử lý nhiệt là quá trình quan trọng nhất đối với hệ thống hợp kim này.Trong khi tất cả các hợp kim đồng đều có thể làm cứng được bằng cách làm lạnh, đồng berili lại là đồng duy nhất có thể làm cứng bằng cách xử lý nhiệt ở nhiệt độ thấp đơn giản.Nó bao gồm hai bước cơ bản.Đầu tiên được gọi là ủ dung dịch và thứ hai, kết tủa hoặc làm cứng tuổi.
Giải pháp ủ
Đối với hợp kim điển hình CuBe1.7, hợp kim được nung nóng từ 720 ° C đến 860 ° C.Tại thời điểm này, berili chứa về cơ bản được “hòa tan” trong ma trận đồng (pha alpha).Bằng cách nhanh chóng làm nguội đến nhiệt độ phòng, cấu trúc dung dịch rắn này được giữ lại.Vật liệu ở giai đoạn này rất mềm và dễ uốn và có thể dễ dàng gia công nguội bằng cách kéo, cán hoặc cán nguội.Hoạt động ủ dung dịch là một phần của quy trình tại nhà máy và thường không được khách hàng sử dụng.Nhiệt độ, thời gian ở nhiệt độ, tốc độ nguội, kích thước hạt và độ cứng đều là những thông số rất quan trọng và được kiểm soát chặt chẽ bởi Cuberyllium.
Làm cứng tuổi
Độ cứng của tuổi tác tăng cường đáng kể độ bền của vật liệu.Phản ứng này thường được thực hiện ở nhiệt độ từ 260 ° C đến 540 ° C tùy thuộc vào hợp kim và các đặc tính mong muốn.Chu trình này làm cho berili hòa tan kết tủa dưới dạng pha giàu berili (gamma) trong chất nền và ở ranh giới hạt.Chính sự hình thành kết tủa này là nguyên nhân làm tăng độ bền của vật liệu.Mức độ cơ tính đạt được được xác định bởi nhiệt độ và thời gian ở nhiệt độ.Cần phải công nhận rằng đồng berili không có đặc điểm lão hóa ở nhiệt độ phòng.
Kích thước có sẵn
Câu hỏi thường gặp:
Q1: Bạn có thể sản xuất dải đồng Beryllium bằng quy trình Mill Hardened.
A1: Có, chúng tôi có thể sản xuất AM (TM00), 1 / 2HM (TM01) .HM (TM04) XHM (TM06) XHMS (TM08)., Chúng tôi là nhà máy duy nhất có thể làm cứng dải ở Trung Quốc.
Câu hỏi 2: Đồng Beryllium của CUBERYLLIUM® có những ưu điểm gì.
A2: 1: Trọng lượng cuộn lớn nhất có thể đạt tới 1200kg / cuộn
2: Chúng tôi là người duy nhất nấu chảy bằng Lò nung bán liên tục chân không.
3: Đánh bóng thêm bề mặt cho những khách hàng hàng đầu.
Q3: Tại sao bạn nấu chảy bằng Lò bán liên tục chân không.
A3: Có thể lấy phôi đúc mà không có khí, phân tách nhỏ hơn, Tinh chế hạt
Q4: Điều khoản thanh toán là gì?
A4: Chúng tôi chấp nhận T / T, L / C, Paypal, vv Nó có thể được thương lượng khi số tiền khác nhau.
Sản phẩm khuyến cáo
