Tất cả sản phẩm
1/2 Khối lập phương cứng 2 Beryllium Đồng TD02 Dải C17200 0,25mmx8,2mm
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | CUBERYLLIUM |
| Chứng nhận | ISO,SGS |
| Số mô hình | C17200 / CuBe2 |
| Số lượng đặt hàng tối thiểu | 50 |
| Giá bán | 30USD |
| chi tiết đóng gói | trong cuộn đóng gói vào hộp gỗ |
| Thời gian giao hàng | 10 ~ 15 ngày |
| Điều khoản thanh toán | L / C, T / T, Western Union |
| Khả năng cung cấp | 200T / tháng |
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Tên | Dải đồng berili | Cuộn dây tối đa Wt. | 2T |
|---|---|---|---|
| Dày nhất. | 0,02mm | Tiêu chuẩn | ASTM B194 |
| Xử lý nhiệt lão hóa | Tuổi 3 giờ ở 600 ° F (315 C). | Tay cầm an toàn | Không có nguy cơ sức khỏe đặc biệt. |
| Thuộc tính gia công | Tốt | Mặt | Sáng / đánh bóng |
| Độ phẳng | Tốt | Độ cứng | 180 ~ 220 HV |
| Sức căng | 580-690 Mpa | Sức mạnh năng suất bù đắp 0,2% | 510-660 |
| Phần trăm kéo dài | 12 ~ 30 | Tinh dân điện | 15 ~ 19% IACS |
| Chiều rộng tối đa | 305mm | ||
| Làm nổi bật | 1/2 khối cứng 2 đồng berili TD02 0,25mmx8,2mm |
||
Mô tả sản phẩm
Dải đồng berili CuBe2 / C17200 0,25mm * 8,2mm Trạng thái 1/2 cứng (TD02)
Mô tả sản phẩm bình thường:
Tên sản phẩm: Dải đồng berili
Đặc điểm kỹ thuật sản phẩm: CuBe2 / C17200 0,25mm * 8,2mm
Trạng thái: 1/2 Khó (TD02)
Thương hiệu sản phẩm:CUBERYLLIUM®
CUBERYLLIUM® sản xuất đồng berili theo một số chế phẩm khác nhau.Chúng được chia thành hai loại: hợp kim được chọn cho độ bền cao (Hợp kim 172,173,170) và hợp kim được chọn cho độ dẫn điện cao (Hợp kim 751,750,741).Cũng cung cấp hợp kim Master: CuBeryllium-200;CuBeryllium-275); CuBeryllium-350 và Cuberyllium-400 đến nhà máy toàn cầu.
CUBERYLLIUM ®-172 còn có tên là Cube2 - C17200 (CDA 172) Đồng berili là hợp kim đồng berili được sử dụng phổ biến nhất và đáng chú ý vì độ bền và độ cứng cao nhất của nóss so sánhd đến hợp kim đồng thương mại.Hợp kim C17200 chứa appr.2% berili và đạt được độ bền kéo cuối cùng có thể vượt quá 1360Mpa, trong khi độ cứng đạt đến mức Rockwell C45.Trong khi đó, độ dẫn điện tối thiểu là 22% IACS trong điều kiện được làm già hoàn toàn.C17200 cũng thể hiện khả năng chống thư giãn căng thẳng đặc biệt ở nhiệt độ cao.
Thành phần hóa học:
| CUBERYLLIUM® Nhãn hiệu | Số UNS | Berili | Coban + Niken |
+ Coban + Niken + Bàn ủi |
Chỉ huy | Đồng |
| Cuberyllium-C172 | C17200 | 1,80-2,00 | 0,20 phút | Tối đa 0,6 | Tối đa 0,02 | Thăng bằng |
Ghi chú: Lượng đồng cộng thêm bằng 99,5% Min.
Các tính chất vật lý điển hình của CUBERYLLIUM 172:
| Cung cấp giải pháp | |||||
| Tỉ trọng (g / cm3) |
Mô đun đàn hồi (GPa) |
Hệ số Sự giãn nở nhiệt (m / m / ° C) |
Nhiệt Độ dẫn nhiệt (W / mK) |
Tan chảy Nhiệt độ (° C) |
Nhiệt dung (J / gK) |
| 8,36 | 131 | 17,5 | 130 | 870-980 | 0,44 |
Temper thông thường chúng tôi cung cấp:
| Chỉ định CuBeryllium | ASTM | Tính chất cơ và điện của dải đồng berili | ||||||
| Chỉ định | Sự miêu tả | Sức căng (Mpa) |
Sức mạnh năng suất bù đắp 0,2% | Phần trăm kéo dài | ĐỘ CỨNG (HV) |
ĐỘ CỨNG Rockwell Thang B hoặc C |
Tinh dân điện (% IACS) |
|
| MỘT | TB00 | Giải pháp ủ | 410 ～ 530 | 190 ～ 380 | 35 ~ 60 | <130 | 45 ~ 78HRB | 15 ～ 19 |
| 1/2 giờ | TD02 | Khó một nửa | 580 ～ 690 | 510 ～ 660 | 12 ~ 30 | 180 ~ 220 | 88 ~ 96HRB | 15 ～ 19 |
| H | TD04 | Cứng | 680 ~ 830 | 620 ~ 800 | 2 ~ 18 | 220 ~ 240 | 96 ~ 102HRB | 15 ～ 19 |
| HM | TM04 | Máy nghiền cứng |
930 ～ 1040 | 750 ～ 940 | 9 ～ 20 | 270 ～ 325 | 28 ～ 35HRC | 17 ～ 28 |
| SHM | TM05 | 1030 ～ 1110 | 860 ～ 970 | 9 ～ 18 | 295 ～ 350 | 31 ～ 37HRC | 17 ～ 28 | |
| XHM | TM06 | 1060 ～ 1210 | 930 ～ 1180 | 4 ～ 15 | 300 ～ 360 | 32 ～ 38HRC | 17 ～ 28 | |
Công nghệ chính của đồng berili (Xử lý nhiệt)
Xử lý nhiệt là quá trình quan trọng nhất đối với hệ thống hợp kim này.Trong khi tất cả các hợp kim đồng đều có thể làm cứng được bằng cách làm lạnh, đồng berili lại là đồng duy nhất có thể làm cứng bằng cách xử lý nhiệt ở nhiệt độ thấp đơn giản.Nó bao gồm hai bước cơ bản.Đầu tiên được gọi là ủ dung dịch và thứ hai, kết tủa hoặc làm cứng tuổi.
Giải pháp ủ
Đối với hợp kim điển hình CuBe1.9 (1,8- 2%), hợp kim được nung nóng từ 720 ° C đến 860 ° C.Tại thời điểm này, berili chứa về cơ bản được “hòa tan” trong ma trận đồng (pha alpha).Bằng cách nhanh chóng làm nguội đến nhiệt độ phòng, cấu trúc dung dịch rắn này được giữ lại.Vật liệu ở giai đoạn này rất mềm và dễ uốn và có thể dễ dàng gia công nguội bằng cách kéo, cán hoặc cán nguội.Hoạt động ủ dung dịch là một phần của quy trình tại nhà máy và thường không được khách hàng sử dụng.Nhiệt độ, thời gian ở nhiệt độ, tốc độ nguội, kích thước hạt và độ cứng đều là những thông số rất quan trọng và được kiểm soát chặt chẽ bởi ohmalloy.
Làm cứng tuổi
Độ cứng của tuổi tác tăng cường đáng kể độ bền của vật liệu.Phản ứng này thường được thực hiện ở nhiệt độ từ 260 ° C đến 540 ° C tùy thuộc vào hợp kim và các đặc tính mong muốn.Chu trình này làm cho berili hòa tan kết tủa dưới dạng pha giàu berili (gamma) trong chất nền và ở ranh giới hạt.Chính sự hình thành kết tủa này là nguyên nhân làm tăng độ bền của vật liệu.Mức độ cơ tính đạt được được xác định bởi nhiệt độ và thời gian ở nhiệt độ.Cần phải công nhận rằng đồng berili không có đặc điểm lão hóa ở nhiệt độ phòng.
Dung sai tiêu chuẩn
| Tấm dung sai | ||
| (MM) | ||
| Dải Độ dày |
CuBeryllium® Dung sai tiêu chuẩn |
|
| kết thúc | bao gồm | cộng hoặc trừ |
| 0,03 | 0,08 | 0,003 |
| 0,08 | 0,1 | 0,004 |
| 0,1 | 0,15 | 0,005 |
| 0,15 | 0,2 | 0,006 |
| 0,2 | 0,25 | 0,007 |
| 0,25 | 0,4 | 0,008 |
| 0,4 | 0,55 | 0,009 |
| 0,55 | 0,7 | 0,01 |
| 0,7 | 0,9 | 0,015 |
| 0,9 | 1,5 | 0,025 |
| Lưu ý: Dung sai áp dụng cho dải cứng được cán và nghiền. | ||

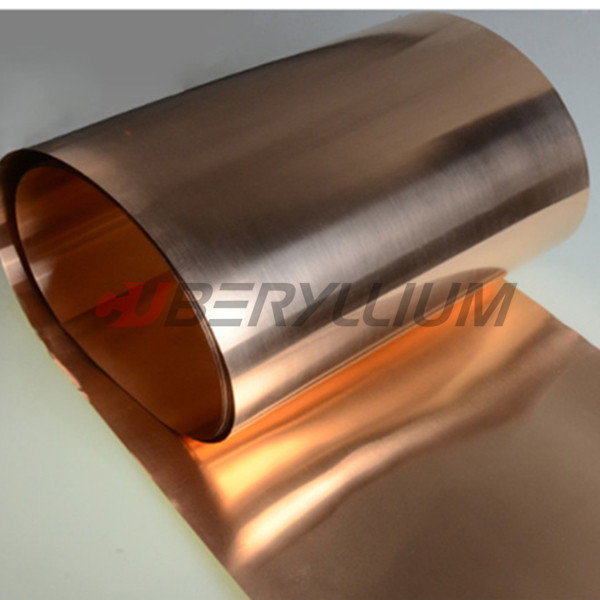

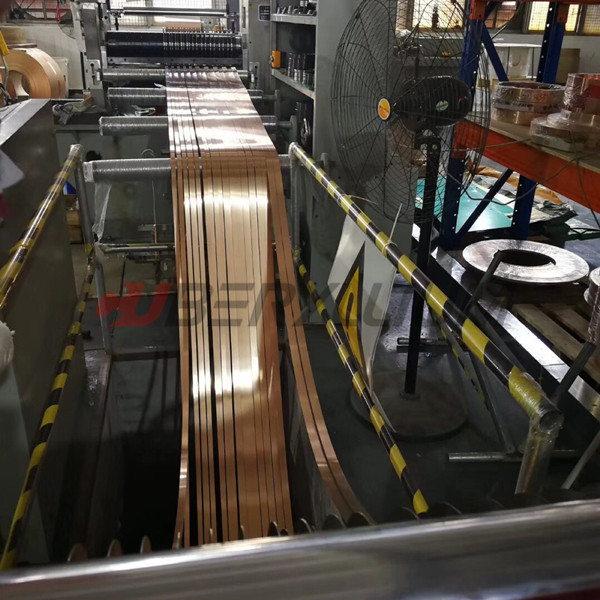

Hình ảnh sản phẩm:
Đơn xin
Hợp kim của chúng tôi kết hợp một loạt các tính chất đặc biệt phù hợp để đáp ứng các yêu cầu chính xác của nhiều ứng dụng trong ngành công nghiệp ô tô, điện tử, hàng không, dầu khí, đồng hồ, điện hóa học, v.v. Đồng berili được sử dụng rộng rãi trong các lĩnh vực đó như lò xo tiếp xúc trong các ứng dụng khác nhau như đầu nối, công tắc, rơ le, v.v.
Câu hỏi thường gặp:
Q1: Bạn có thể sản xuất dải đồng Beryllium bằng quy trình Mill Hardened.
A1: Có, chúng tôi có thể sản xuất AM (TM00), 1 / 2HM (TM01) .HM (TM04) XHM (TM06) XHMS (TM08)., Chúng tôi là nhà máy duy nhất có thể làm cứng dải ở Trung Quốc.
Câu hỏi 2: Đồng Beryllium của CUBERYLLIUM® có những ưu điểm gì.
A2: 1: Trọng lượng cuộn lớn nhất có thể đạt tới 1200kg / cuộn
2: Chúng tôi là người duy nhất nấu chảy bằng Lò nung bán liên tục chân không.
3: Đánh bóng thêm bề mặt cho những khách hàng hàng đầu.
Q3: Tại sao bạn nấu chảy bằng Lò bán liên tục chân không.
A3: Có thể lấy phôi đúc mà không có khí, phân tách nhỏ hơn, Tinh chế hạt
Q4: Điều khoản thanh toán là gì?
A4: Chúng tôi chấp nhận T / T, L / C, Paypal, vv Nó có thể được thương lượng khi số tiền khác nhau.
Sản phẩm khuyến cáo
