Tất cả sản phẩm
TH04 DIN2.1248 Thanh đồng berili ASTM B196 QQ-C-530
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | CUBERYLLIUM® |
| Chứng nhận | ISO ROHS |
| Số mô hình | DIN2.1248 |
| Số lượng đặt hàng tối thiểu | 30kg |
| Giá bán | USD 30～50/KG |
| chi tiết đóng gói | Đóng gói trong cuộn dây + màng cuộn chống thấm + Khô + Vỏ gỗ |
| Thời gian giao hàng | 10 ～ 15 ngày làm việc |
| Điều khoản thanh toán | L / C, T / T |
| Khả năng cung cấp | 50T / tháng |
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| tên sản phẩm | DIN2.1248 Đồng thanh berili | Lớp CUBERYLLIUM® | CUBERYLLIUM®-173 |
|---|---|---|---|
| Tiêu chuẩn | ASTM B196, QQ-C-530 | Mặt | Sáng sủa, tiếng Ba Lan |
| Tiểu bang | A (TB00), H (TD04), AT (TF00), HT (TH04) | Ứng dụng tiêu biểu | Điện và Công nghiệp |
| Hình dạng cho có sẵn | Que & Thanh | Nhãn hiệu | CUBERYLLIUM® |
| Tỉ trọng | 8,36g / cm3 | Chiều dài | Yêu cầu của khách hàng |
| Kích thước | Theo yêu cầu của khách hàng | ||
| Làm nổi bật | TH04 DIN2.1248 Thanh đồng berili,Thanh đồng berili ASTM B196 QQ-C-530,Thanh đồng berili |
||
Mô tả sản phẩm
DIN2.1248 Đồng thanh berili theo tiêu chuẩn ASTM B196, QQ-C-530 cho ứng dụng công nghiệp
Mô tả Sản phẩm:
Tên: Thanh berili đồng
Lớp: DIN2.1248
Kích thước: theo yêu cầu của khách hàng
Dạng sản phẩm cuối cùng: Que / Thanh
Tiêu chuẩn: ASTM B196, QQ-C-530
Trạng thái của sản phẩm: A (TB00), H (TD04), AT (TF00), HT (TH04)
Chế biến: Liền mạch / Hàn
Tính năng: Với độ bền cao và độ dẫn điện cao
Trọn gói: Gói trong cuộn dây + màng cuộn chống thấm + Khô + Vỏ gỗ
CUBERYLLIUM ®-173 còn có tên là -C17300 (CDA 173)cung cấp các đặc tính sức mạnh của C17300 với lợi ích bổ sung là “gia công miễn phí”.Thanh và dây C17300 chứa một lượng nhỏ chì để cung cấp một hợp kim được thiết kế riêng cho các hoạt động gia công tự động.Chì thúc đẩy sự hình thành các phoi được chia nhỏ, do đó kéo dài tuổi thọ của dụng cụ cắt.
Thành phần hóa học củaDIN2.1248 Hợp kim đồng berili:
| CUBERYLLIUM® Nhãn hiệu | Số UNS | Berili | Coban + Niken |
+ Coban + Niken + Bàn ủi |
Pb | Đồng |
| Cuberyllium-C173 | C17300 | 1,80-2,00 | 0,20 phút | Tối đa 0,6 | 0,2 ～ 0,6 | Thăng bằng |
Lưu ý: Lượng đồng cộng thêm tối thiểu bằng 99,5%.
Tính chất vật lý của DIN2.1248 Hợp kim đồng berili:
- Cường độ cao
- Độ cứng cao
- Độ đàn hồi cao
- Khả năng chống mệt mỏi vượt trội
- Chống mài mòn vượt trội
- Khả năng tạo khuôn cao cấp và đẳng hướng
Ứng dụng củaDIN2.1248 Hợp kim đồng berili:
- Rơ le
- Đầu nối / cảm biến
- Công tắc điều khiển nhiệt độ
- Công tắc / sản xuất công tắc vi mô / bàn chải động cơ vi mô
- Lò xo mạnh / lò xo điều nhiệt / tất cả các loại mảnh lò xo
Tính chất cơ và điện của DIN2.1248 Đồng thanh berili:
| Nhiệt độ (*) | Đường kính | Xử lý nhiệt | Độ bền kéo ksi |
Phần trăm mở đầu (Tối thiểu) |
Phần trăm độ dẫn điện IACS |
Thang đo độ cứng Rockwell B hoặc C |
|---|---|---|---|---|---|---|
| A (TB00) | TẤT CẢ CÁC KÍCH THƯỚC | / | 400 ~ 600 | 30 | 15 ~ 19 | B45 ~ 85 |
H (TD04) |
5 ~ 10 | / | 660 ~ 900 | 5 | 15 ~ 19 | ＞ B88 |
| ＞ 10 ~ 25 | / | 620 ~ 860 | 5 | 15 ~ 19 | ||
| ＞ 25 | / | 590 ~ 830 | 5 | 15 ~ 19 | ||
| AT (TF00) | TẤT CẢ CÁC KÍCH THƯỚC | 3 giờ 320 ° C | 1100 ~ 1380 | 2 | 22 ~ 28 | C35 ~ 42 |
| HT (TH04) | 5 ~ 10 | 2 giờ 320 ° C | 1200 ~ 1550 | 1 | 22 ~ 28 | C37 ~ 45 |
| ＞ 10 ~ 25 | 1150 ~ 1520 | 1 | 22 ~ 28 | C36 ~ 44 | ||
| ＞ 25 | 1120 ~ 1480 | 1 | 22 ~ 28 | C35 ~ 44 |

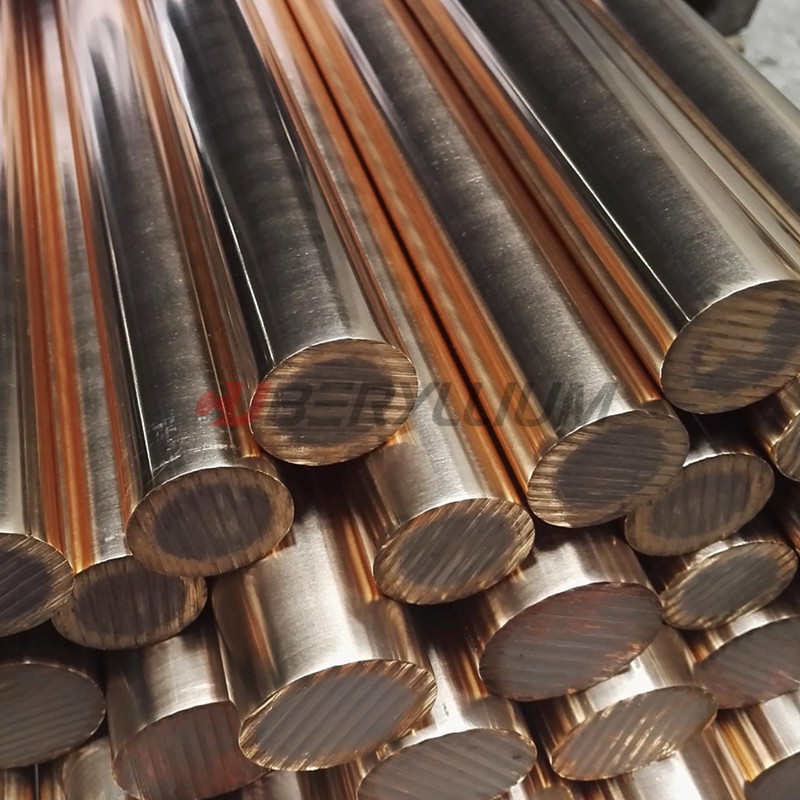

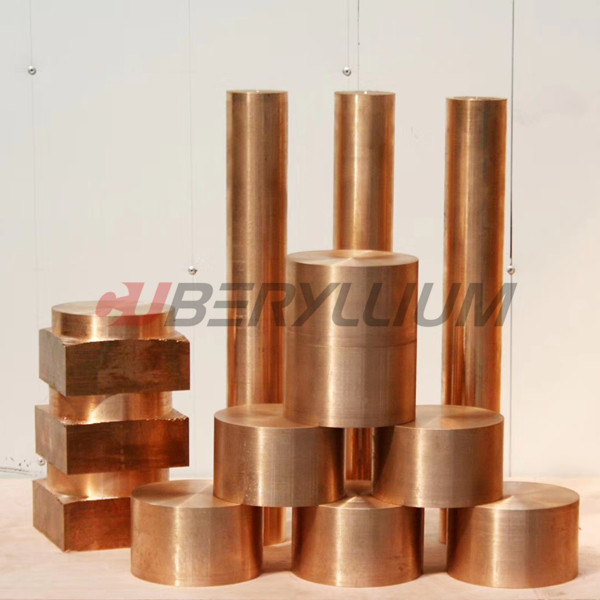

Ảnh sản phẩm:
DIN2.1248 Hợp kim đồng berili Đặc điểm kỹ thuật quốc tế:
Que / Thanh / Ống: ASTM B196, QQ-C-530
Dây: ASTM B197, QQ-C-530
Tiêu chuẩn Châu Âu: CuBe2Pb, Hợp kim M25, UNS.C17300, DIN.2.1248, CW102C đến EN
Ghi chú:
ASTM: Hiệp hội Vật liệu và Thử nghiệm Hoa Kỳ
SAE: Hiệp hội kỹ sư ô tô
AMS: Đặc điểm kỹ thuật vật liệu hàng không vũ trụ (Được xuất bản bởi SEA)
RWMA: Hiệp hội các nhà sản xuất máy hàn điện trở
Lưu ý: Trừ khi có quy định khác, vật liệu sẽ được sản xuất theo ASTM.
Công nghệ chính của đồng berili (Xử lý nhiệt)
Làm cứng tuổi
Độ cứng của tuổi tác tăng cường đáng kể độ bền của vật liệu.Phản ứng này thường được thực hiện ở nhiệt độ từ 260 ° C đến 540 ° C tùy thuộc vào hợp kim và các đặc tính mong muốn.Chu trình này làm cho berili hòa tan kết tủa dưới dạng pha giàu berili (gamma) trong chất nền và ở ranh giới hạt.Chính sự hình thành kết tủa này là nguyên nhân làm tăng độ bền của vật liệu.Mức cơ tính đạt được được xác định bởi nhiệt độ và thời gian ở nhiệt độ.Cần phải công nhận rằng đồng berili không có đặc điểm lão hóa ở nhiệt độ phòng.
Sản phẩm khuyến cáo
