Tất cả sản phẩm
ASTM B197 C17200 Dây thép tròn cho lò xo Độ dẫn điện cường độ cao
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | CUBERYLLIUM® |
| Chứng nhận | ISO ROHS |
| Số mô hình | ASTM B197 (C17200) |
| Số lượng đặt hàng tối thiểu | 30kg |
| Giá bán | USD 30/KG |
| chi tiết đóng gói | Đóng gói trong cuộn dây + màng cuộn chống thấm + Khô + Vỏ gỗ |
| Thời gian giao hàng | 10 ～ 15 ngày làm việc |
| Điều khoản thanh toán | L / C, T / T, Western Union |
| Khả năng cung cấp | 50T / tháng |
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Tên | ASTM B197 (C17200) Dây điện tròn tôi luyện | Lớp CUBERYLLIUM® | CUBERYLLIUM® 172 |
|---|---|---|---|
| Đường kính | 0,1-0,8mm | Temper | A (TB00), 1 / 4H (TD01), 1 / 2H (TD02), 3 / 4H (TD03, H (TD04) |
| Mặt | Sáng | Ứng dụng tiêu biểu | Lò xo cuộn |
| Hình dạng cho có sẵn | Dây thanh hoặc cuộn dây | Bưu kiện | trong cuộn dây |
| ASTM | ASTM B197 | Ứng dụng | Đối với lò xo |
| Làm nổi bật | ASTM B197 c17200 dây,c17200 dây Vòng tôi luyện cho lò xo,dây hợp kim berili |
||
Mô tả sản phẩm
ASTM B197 (C17200) Dây điện tròn tôi luyện cho lò xo với độ dẫn điện cường độ cao
Mô tả Sản phẩm:
Tên: Dây điện tròn tôi luyện
Lớp: ASTM B197 (C17200)
Đặc điểm kỹ thuật: Đường kính 0,1-0,8mm
Bề mặt: Sáng
Trạng thái: A (TB00), 1 / 4H (TD01), 1 / 2H (TD02), 3 / 4H (TD03, H (TD04)
Các tính năng: Độ dẫn điện cường độ cao
Ứng dụng: Đối với lò xo
Bạn cũng quan tâm đến:
- CuBe2Pb-UNS.C17300 cắt miễn phí thanh / thanh / dây / tấm / cuộn dây đồng berili.
- CuCo2Be-UNS.C17500 Coban Beryllium Đồng / thanh / que / ống / tấm / tấm / cuộn.
- CuCo1Ni1Be Coban Niken Beryllium Đồng / que / thanh / ống / tấm / tấm / cuộn.
Lợi ích của chúng ta:
- Chúng tôi có thể cung cấp các mẫu đặc điểm kỹ thuật đặc biệt theo yêu cầu của khách hàng.
- Chúng tôi cũng là nhà sản xuất các sản phẩm hợp kim đồng berili, vì vậy chúng tôi có thể cung cấp các sản phẩm phù hợp với yêu cầu của bạn.
- Nhà máy của chúng tôi có lực lượng kỹ thuật phong phú và thiết bị sản xuất tiên tiến và phối hợp thiết bị và phương pháp kiểm tra tiên tiến.
Thành phần hóa học củaASTM B197 (C17200) ĐồngHợp kim:
| CUBERYLLIUM® Nhãn hiệu | Số UNS | Berili | Coban + Niken |
+ Coban + Niken + Bàn ủi |
Pb | Đồng |
| Cuberyllium-C172 | C17200 | 1,80-2,00 | 0,20 phút | Tối đa 0,6 | Tối đa 0,02 | Thăng bằng |
Đồng cộng với các chất bổ sung bằng 99,5% Min.
Tính chất vật lý điển hình củaASTM B197 (C17200) Đồng Hợp kim:
| Mật độ (g / cm3): | 8,36 |
| Mật độ cứng trước tuổi (g / cm3): | 8.25 |
| Mô đun đàn hồi (kg / mm2 (103)): | 13.4 |
| Hệ số giãn nở nhiệt (20 ° C đến 200 ° C m / m / ° C): | 17 x 10-6 |
| Độ dẫn nhiệt (cal / (cm-s- ° C)): | 0,25 |
| Phạm vi nóng chảy (° C): | 870-980 |
Tính chất cơ và điện củaASTM B197 (C17200) Dây đồng tròn:
| Hợp kim | Nhiệt độ (*) | Xử lý nhiệt | Độ bền kéo Mpa | Phần trăm kéo dài | Phần trăm độ dẫn điện IACS |
| CUBERYLLIUM 172 |
MỘT | / | 400 ～ 580 | 30-60 | 15-19 |
| (TB00) | |||||
| 1/4 giờ | / | 570 ～ 795 | 3 ~ 25 | 15-19 | |
| (TD01) | |||||
| 1/2 giờ | / | 710 ～ 930 | 2 ~ 15 | 15-19 | |
| (TD02) | |||||
| 3/4 H | / | 840 ～ 1070 | 2 ~ 8 | 15-19 | |
| (TD03) | |||||
| NS | / | 915 ～ 1140 | 1 ~ 6 | 15-19 | |
| (TD04) | |||||
| CUBERYLLIUM 172 |
TẠI | 3 giờ 315 ℃ | 1050 ~ 1380 | 3 phút | 22-28 |
| (TF00) | |||||
| 1/4 HT | 2 giờ 315 ℃ | 1150 ~ 1450 | 2 phút | 22-28 | |
| (TH01) | |||||
| 1/2 HT | 1,5 giờ 315 ℃ | 1200 ~ 1480 | 2 phút | 22-28 | |
| (TH02) | |||||
| 3/4 HT | 1,0 giờ 315 ℃ | 1250 ~ 1585 | 2 phút | 22-28 | |
| (TH03) | |||||
| HT | 1,0 giờ 315 ℃ | 1300 ~ 1585 | 1 phút | 22-28 | |
| (TH04) |
Đặc điểm kỹ thuật quốc tế củaASTM B197 (C17200) Đồng Hợp kim:
| Loại sản phẩm | Loại nhiệt độ |
| Quán ba | ASTM B196 |
| Quân đội Mil-C-21657 | |
| gậy | ASTM B196 |
| Quân đội Mil-C-21657 | |
| Dây điện | ASTM B197, AMS4725, SAE J461,463, RWMA Class 4 |
| Tiêu chuẩn Châu Âu | CuBe2, Hợp kim 25, BrB2, DIN.2.1247, CW101C đến EN |
Ghi chú:
ASTM: Hiệp hội Vật liệu và Thử nghiệm Hoa Kỳ
SAE: Hiệp hội kỹ sư ô tô
AMS: Đặc điểm kỹ thuật vật liệu hàng không vũ trụ (Được xuất bản bởi SEA)
RWMA: Hiệp hội các nhà sản xuất máy hàn điện trở
Lưu ý: Trừ khi có quy định khác, vật liệu sẽ được sản xuất theo ASTM.
Công nghệ chính của đồng berili (Xử lý nhiệt)
Xử lý nhiệt là quá trình quan trọng nhất đối với hệ thống hợp kim này.Trong khi tất cả các hợp kim đồng đều có thể làm cứng được bằng cách làm lạnh, đồng berili lại là đồng duy nhất có thể làm cứng được bằng cách xử lý nhiệt ở nhiệt độ thấp đơn giản.Nó bao gồm hai bước cơ bản.Đầu tiên được gọi là ủ dung dịch và thứ hai, kết tủa hoặc làm cứng tuổi.
Giải pháp ủ
Đối với hợp kim điển hình CuBe2Pb, hợp kim được nung từ 720 ° C đến 860 ° C.Tại thời điểm này, berili chứa về cơ bản được “hòa tan” trong ma trận đồng (pha alpha).Bằng cách nhanh chóng làm nguội đến nhiệt độ phòng, cấu trúc dung dịch rắn này được giữ lại.Vật liệu ở giai đoạn này rất mềm và dễ uốn và có thể dễ dàng gia công nguội bằng cách kéo, cán hoặc cán nguội.Hoạt động ủ dung dịch là một phần của quy trình tại nhà máy và thường không được khách hàng sử dụng.Nhiệt độ, thời gian ở nhiệt độ, tốc độ nguội, kích thước hạt và độ cứng đều là những thông số rất quan trọng và được kiểm soát chặt chẽ bởi ohmalloy.
Làm cứng tuổi
Độ cứng của tuổi tác tăng cường đáng kể độ bền của vật liệu.Phản ứng này thường được thực hiện ở nhiệt độ từ 260 ° C đến 540 ° C tùy thuộc vào hợp kim và các đặc tính mong muốn.Chu trình này làm cho berili hòa tan kết tủa dưới dạng pha giàu berili (gamma) trong chất nền và ở ranh giới hạt.Chính sự hình thành kết tủa này là nguyên nhân làm tăng độ bền của vật liệu.Mức cơ tính đạt được được xác định bởi nhiệt độ và thời gian ở nhiệt độ.Cần phải công nhận rằng đồng berili không có đặc điểm lão hóa ở nhiệt độ phòng.
Sự bịa đặt
| KỸ THUẬT THAM GIA | SỰ PHÙ HỢP |
| Brazing | Tốt |
| Butt Weld | Hội chợ |
| Năng lực làm việc lạnh | Xuất sắc |
| Năng lực để được hình thành nóng | Tốt |
| Hàn hồ quang kim loại tráng | Tốt |
| Hàn hồ quang vỏ bọc bằng khí | Tốt |
| Đánh giá khả năng gia công | 50 |
| Hàn oxyacetylene | Không được khuyến khích |
| Mối hàn | Hội chợ |
| Hàn | Tốt |
| Chỗ hàn | Tốt |

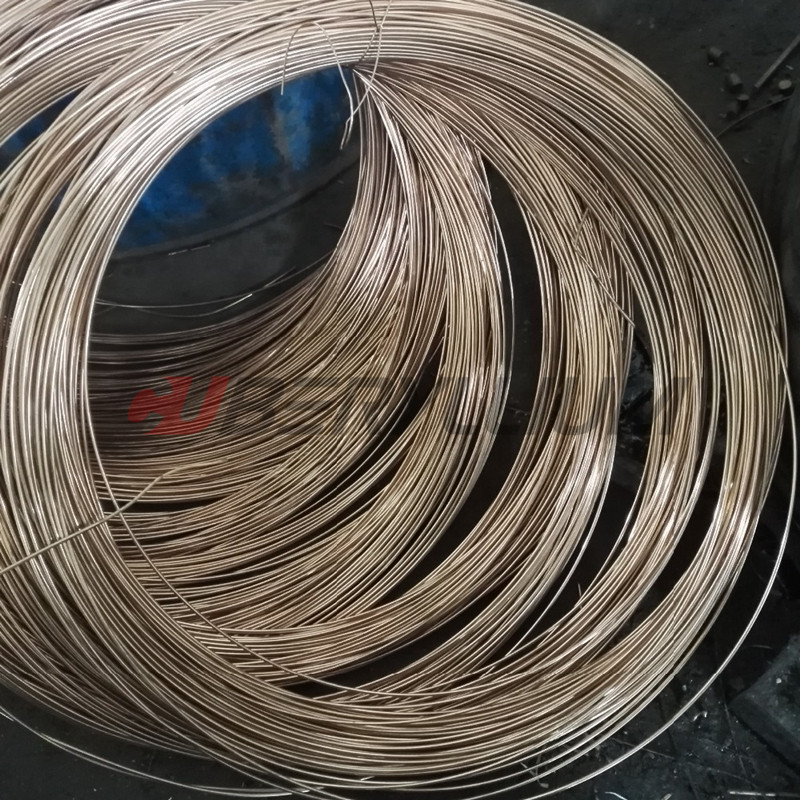

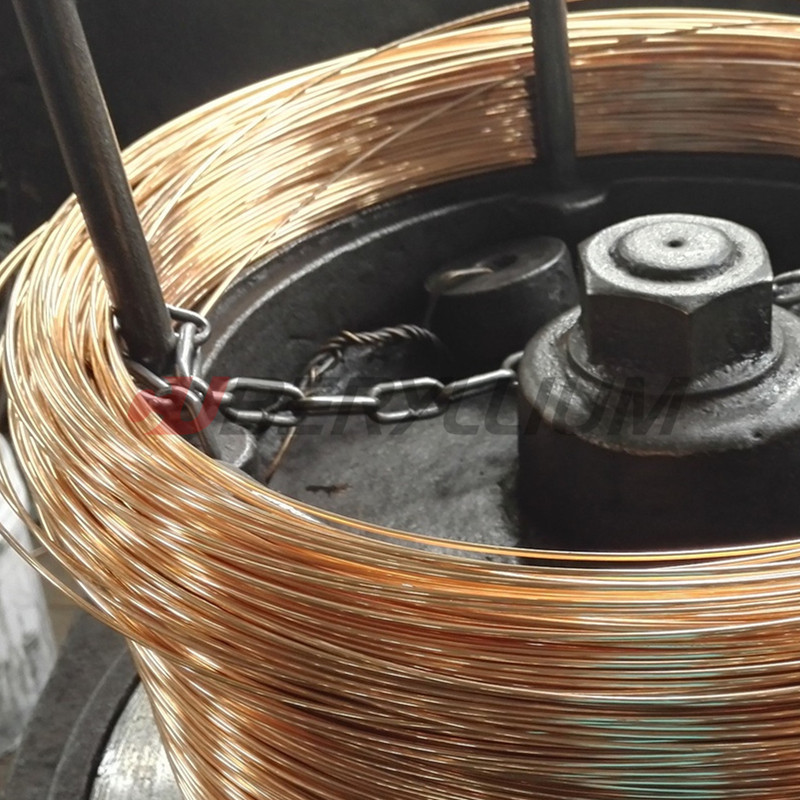

Ảnh sản phẩm:
Ứng dụng củaASTM B197 (C17200) Đồng Hợp kim:
Hợp kim của chúng tôi kết hợp một loạt các tính chất đặc biệt phù hợp để đáp ứng các yêu cầu chính xác của nhiều ứng dụng trong ngành công nghiệp ô tô, điện tử, hàng không, dầu khí, đồng hồ, điện hóa học, v.v. Đồng berili được sử dụng rộng rãi trong các lĩnh vực đó như lò xo tiếp xúc trong các ứng dụng khác nhau như đầu nối, công tắc, rơ le, v.v.
Câu hỏi thường gặp:
Q1: Bạn có thể sản xuất dải đồng Beryllium bằng quy trình Mill Hardened.
A1: Có, chúng tôi có thể sản xuất AM (TM00), 1 / 2HM (TM01) .HM (TM04) XHM (TM06) XHMS (TM08)., Chúng tôi là nhà máy duy nhất có thể làm cứng dải ở Trung Quốc.
Câu hỏi 2: Đồng Beryllium có những ưu điểm gì CUBERYLLIUM®.
A2: 1: Trọng lượng cuộn lớn nhất có thể đạt tới 1200kg / cuộn
2: Chúng tôi là người duy nhất nấu chảy bằng Lò nung bán liên tục chân không.
3: Đánh bóng thêm bề mặt cho các khách hàng hàng đầu.
Q3: Tại sao bạn nấu chảy bằng Lò bán liên tục chân không.
A3: Có thể lấy phôi đúc mà không có khí, phân tách nhỏ hơn, Tinh chế hạt
Q4: Điều khoản thanh toán là gì?
A4: Chúng tôi chấp nhận T / T, L / C, Paypal, vv Nó có thể được thương lượng khi số tiền khác nhau.
Sản phẩm khuyến cáo
