Tất cả sản phẩm
TM01 Mill Hardened EN CuBe1.7 Thanh đồng berili Độ dẫn điện tốt
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | CUBERYLLIUM |
| Chứng nhận | ISO ROHS |
| Số mô hình | EN CuBe1.7 |
| Số lượng đặt hàng tối thiểu | 30kg |
| Giá bán | USD 30～50/KG |
| chi tiết đóng gói | Bao bì xuất khẩu tiêu chuẩn (Bên trong: giấy chống nước; Bên ngoài: thép phủ dải và pallet) |
| Thời gian giao hàng | 10 ～ 15 ngày làm việc |
| Điều khoản thanh toán | L / C, T / T |
| Khả năng cung cấp | 50T / tháng |
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| tên sản phẩm | TM01 Mill Hardened EN CuBe1.7 Thanh đồng | Lớp CUBERYLLIUM ® | CUBERYLLIUM ® 170 |
|---|---|---|---|
| Hình dạng cho có sẵn | Que, Tấm, Tấm | Đường kính ngoài | 15mm |
| Chiều dài | 2m, 3m, 5m, 6m hoặc theo yêu cầu | ASTM | ASTM B196 |
| Temper | TM01 Mill cứng | Mặt | Sáng |
| Ứng dụng tiêu biểu | Đối với điện cực hàn | Làm việc nóng | Có tài sản làm việc nóng tốt |
| Làm việc lạnh | Có tài sản làm việc lạnh tuyệt vời | Nhiệt độ nung | Từ 774 đến 802 ℃ |
| Làm nổi bật | TM01 Que đồng Beryllium tôi cứng,EN CuBe1.7 Que đồng berili,thanh oxit berili |
||
Mô tả sản phẩm
TM01 Mill Hardened EN CuBe1.7 Thanh đồng có độ bền cao và độ dẫn điện tốt
Tên sản phẩm: Que đồng cứng TM01 Mill
Lớp: EN CuBe1.7
Đường kính ngoài: 15mm
Chiều dài: 2m, 3m, 5m, 6m hoặc theo yêu cầu
Trạng thái: TM01 Mill Hardened
Các ứng dụng và đặc tính điển hình của hợp kim đồng EN CuBe1.7:
Sử dụng điển hình: ống thổi, ống bourdon, màng ngăn, kẹp cầu chì, ốc vít, vòng đệm khóa, lò xo, bộ phận chuyển mạch, chốt cuộn, van, thiết bị hàn.
Đặc điểm: Excellet làm việc lạnh và làm việc nóng hiệu suất, độ bền cao và độ đàn hồi cao, hiệu suất mạ điện, nhúng nóng và hàn tuyệt vời, chống ăn mòn nước biển và khí quyển công nghiệp.
CUBERYLLIUM ®-170 còn được đặt tên là Cube1.7-C17000 (CDA 170) Beryllium Copperlà một loại đồng hợp kim nhẹ, được pha chế để tạo hình sơ cấp thành các sản phẩm rèn.CW100C là ký hiệu số EN cho vật liệu này.Alloy170 là số UNS.Ngoài ra, ký hiệu hóa học EN là CuBe1,7.Và tiêu chuẩn Anh (BS) là CB101.Các tài liệu cũ có thể gọi vật liệu này là Hợp kim ASTM 165, nhưng điều này hiện không được khuyến khích.
Thành phần hóa học của EN CuBe1.7 Hợp kim đồng:
| Cân nặng % | Thì là ở | Ni + Co | Ni + Co + Fe | Cu |
|---|---|---|---|---|
| tối thiểu | 1,60 | 0,20 | - | Bal |
| tối đa | 1,79 | - | 0,60 |
Đặc điểm kỹ thuật tiêu chuẩn chung củaHợp kim đồng EN CuBe1.7:
Thanh: ASTM B 196, SAE J 461, 463
Rèn và ép đùn: ASTM B570
Tờ: ASTM B 194
Tính chất vật lý điển hình củaHợp kim đồng EN CuBe1.7:
| Thương hiệu Cuberyllium | Mật độ lb / cu.in. | Mô đun đàn hồi | Hệ số giãn nở nhiệt | Độ dẫn nhiệt Btu / (ft •giờ• ° F) | Nhiệt độ nóng chảy. |
| 106 psi | in / in / ° F, 70 ° F đến 400 ° F | ° F | |||
| 170 | 0,304 | 19 | 9,7 x 10 -6 | 60 | 1600-1800 |
Tính chất cơ học củaEN CuBe1.7 Thanh đồng:
| Cuberyllium 170 Temper |
Sức căng | Chênh lệch lợi nhuận | Kéo dài | Độ cứng | |
| x 1000 PSI | Bù đắp 0,2% x 1000 PSI | % trong 2 inch | .020 Gauge trở lên | ||
| TM00 | LÀ | 100 - 110 | 70 - 95 | 18 - ~ 30 | B 98 |
| TM01 | 1/4 giờ | 110 - 120 | 80 - 110 | 15 ~ 25 | C 20 - 26 |
| TM02 | 1/2 giờ | 120 - 135 | 95 - 125 | 12 ~ 22 | C 24 - 30 |
| TM04 | HM | 135 - 150 | 110 - 135 | 9 ~ 20 | C 28 - 35 |
| TM05 | SHM | 150 - 160 | 125 - 140 | 9 ~ 18 | C 31 - 37 |
| TM06 | XHM | 155 - 175 | 135 - 165 | 3 ~ 10 | C 32 - 38 |
| Độ cứng Huyền thoại B: Rockwell (Quả cầu thép 100 kgf) C: Rockwell (Hình nón kim cương 150 kgf) | |||||
| LƯU Ý: Thông tin trong tài liệu này chỉ nhằm mục đích tham khảo và so sánh.Chúng KHÔNG được sử dụng làm cơ sở cho các thông số kỹ thuật thiết kế hoặc kiểm soát chất lượng.Nó được đưa ra mà không có nghĩa vụ hoặc trách nhiệm pháp lý.Liên hệ với chúng tôi để có bảng dữ liệu thuộc tính vật liệu hoàn chỉnh của nhà sản xuất. | |||||

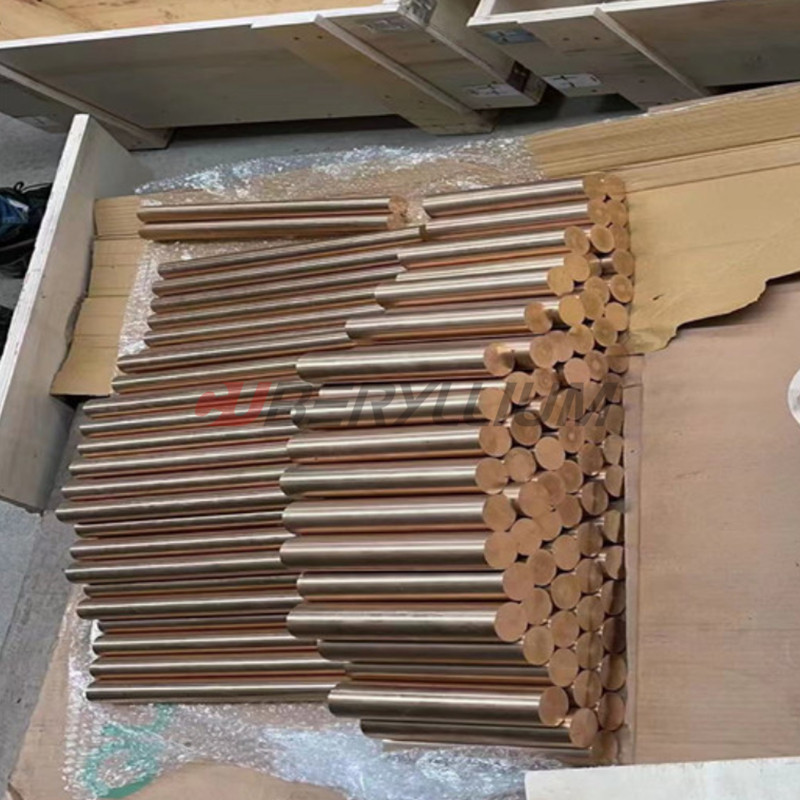

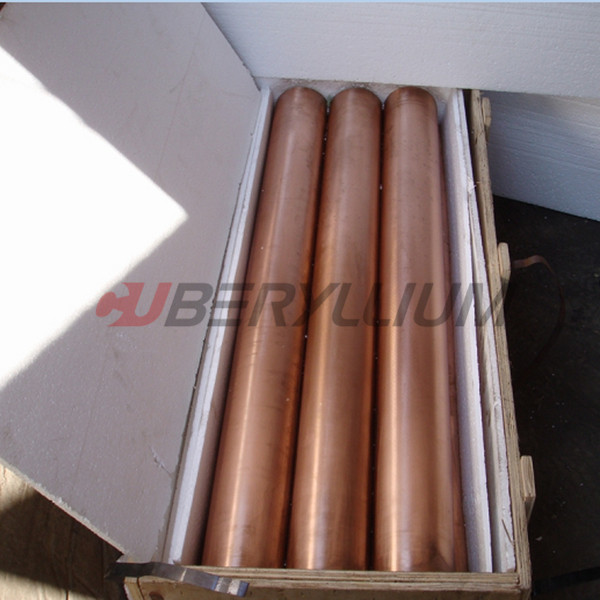

Ảnh sản phẩm:
Công nghệ chính của đồng berili (Xử lý nhiệt)
Xử lý nhiệt là quá trình quan trọng nhất đối với hệ thống hợp kim này.Trong khi tất cả các hợp kim đồng đều có thể làm cứng được bằng cách làm lạnh, đồng berili lại là đồng duy nhất có thể làm cứng được bằng cách xử lý nhiệt ở nhiệt độ thấp đơn giản.Nó bao gồm hai bước cơ bản.Đầu tiên được gọi là ủ dung dịch và thứ hai, kết tủa hoặc làm cứng tuổi.
Giải pháp ủ
Đối với hợp kim điển hình CuBe1.7, hợp kim được nung từ 720 ° C đến 860 ° C.Tại thời điểm này, berili chứa về cơ bản được “hòa tan” trong ma trận đồng (pha alpha).Bằng cách nhanh chóng làm nguội đến nhiệt độ phòng, cấu trúc dung dịch rắn này được giữ lại.Vật liệu ở giai đoạn này rất mềm và dễ uốn và có thể dễ dàng gia công nguội bằng cách kéo, cán hoặc cán nguội.Hoạt động ủ dung dịch là một phần của quy trình tại nhà máy và thường không được khách hàng sử dụng.Nhiệt độ, thời gian ở nhiệt độ, tốc độ nguội, kích thước hạt và độ cứng đều là những thông số rất quan trọng và được kiểm soát chặt chẽ bởi Cuberyllium.
Làm cứng tuổi
Độ cứng của tuổi tác tăng cường đáng kể độ bền của vật liệu.Phản ứng này thường được thực hiện ở nhiệt độ từ 260 ° C đến 540 ° C tùy thuộc vào hợp kim và các đặc tính mong muốn.Chu trình này làm cho berili hòa tan kết tủa dưới dạng pha giàu berili (gamma) trong chất nền và ở ranh giới hạt.Chính sự hình thành kết tủa này là nguyên nhân làm tăng độ bền của vật liệu.Mức cơ tính đạt được được xác định bởi nhiệt độ và thời gian ở nhiệt độ.Cần phải công nhận rằng đồng berili không có đặc điểm lão hóa ở nhiệt độ phòng.
Sản phẩm khuyến cáo
