Tất cả sản phẩm
Hợp kim ASTM 165 C17000 TM00 Beryllium Đồng thanh Mill được làm cứng Chống mài mòn tốt
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | CUBERYLLIUM |
| Chứng nhận | ISO ROHS |
| Số mô hình | Hợp kim ASTM 165 (C17000) |
| Số lượng đặt hàng tối thiểu | 30kg |
| Giá bán | USD 30～50/KG |
| chi tiết đóng gói | Bao bì xuất khẩu tiêu chuẩn (Bên trong: giấy chống nước; Bên ngoài: thép phủ dải và pallet) |
| Thời gian giao hàng | 10 ～ 15 ngày làm việc |
| Điều khoản thanh toán | L / C, T / T |
| Khả năng cung cấp | 50T / tháng |
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| tên sản phẩm | Hợp kim ASTM 165 (C17000) TM01 Thanh tròn đồng cứng | Lớp CUBERYLLIUM ® | CUBERYLLIUM ® 170 |
|---|---|---|---|
| Hình dạng cho có sẵn | Que, Tấm, Tấm | Đường kính ngoài | 15mm |
| Chiều dài | 2m, 3m, 5m, 6m hoặc theo yêu cầu | ASTM | ASTM B196 |
| Temper | TM00 Mill được làm cứng | Mặt | Sáng |
| Ứng dụng tiêu biểu | Đối với điện cực hàn | Làm việc nóng | Có tài sản làm việc nóng tốt |
| Làm việc lạnh | Có tài sản làm việc lạnh tuyệt vời | Nhiệt độ nung | Từ 774 đến 802 ℃ |
| Làm nổi bật | Hợp kim ASTM 165 Thanh đồng berili,Thanh đồng berili C17000 TM00,vật liệu đồng berili |
||
Mô tả sản phẩm
Hợp kim ASTM 165 (C17000) TM00 Thanh tròn bằng đồng tôi cứng với khả năng chống mài mòn tốt
Tên sản phẩm: Thanh tròn đồng cứng TM00 Mill
Lớp: Hợp kim ASTM 165 (C17000)
Đường kính ngoài: 15mm
Chiều dài: 2m, 3m, 5m, 6m hoặc theo yêu cầu
Trạng thái: TM00 Mill Hardened
Thông tin sản phẩm củaCUBERYLLIUM®Công ty:
CUBERYLLIUM® sản xuất đồng berili theo một số chế phẩm khác nhau.Chúng được chia thành hai loại: hợp kim được chọn cho độ bền cao (Hợp kim 172,173,170) và hợp kim được chọn cho độ dẫn điện cao (Hợp kim 751,750,741).Và tiêu chuẩn Gost QBe2, QBe1.9Ti cho Thị trường Nga.Cũng cung cấp hợp kim Master: CuBeryllium-200;CuBeryllium-275); CuBeryllium-350 và Cuberyllium-400 đến nhà máy toàn cầu.
Đặc điểm chung của hợp kim đồng berili C17000:
C17000 là một phần của "hợp kim vàng" vì ánh sáng bóng được truyền bởi lượng berili đáng kể (-12 at.%).
Các hợp kim vàng là đồng beryllium có độ bền cao vì chúng có thể đạt được cường độ chảy từ khoảng 205 đến 690 MPa (30 đến 100 ksi) trong điều kiện cứng tuổi đến trên 1380 MPa (200 ksi) sau khi lão hóa.Độ dẫn điện từ khoảng 20% đến cao hơn 30% IACS thu được trong các sản phẩm rèn tùy thuộc vào khối lượng gia công nguội và lịch xử lý nhiệt.
Thành phần hóa học của Hợp kim ASTM 165 (C17000):
| CUBERYLLIUM® Nhãn hiệu | Số UNS | Berili | Coban + Niken |
+ Coban + Niken + Bàn ủi |
Chỉ huy | Đồng |
| Cuberyllium-170 | C17000 | 1,60-1,79 | 0,20 phút | Tối đa 0,6 | Tối đa 0,02 | Thăng bằng |
Đặc điểm kỹ thuật tiêu chuẩn chung củaHợp kim ASTM 165 (C17000) Hợp kim:
Thanh: ASTM B 196, SAE J 461, 463
Rèn và ép đùn: ASTM B570
Tờ: ASTM B 194
Tính chất vật lý điển hình củaHợp kim ASTM 165 (C17000) Hợp kim:
| Thương hiệu Cuberyllium | Mật độ lb / cu.in. | Mô đun đàn hồi | Hệ số giãn nở nhiệt | Độ dẫn nhiệt Btu / (ft •giờ• ° F) | Nhiệt độ nóng chảy. |
| 106 psi | in / in / ° F, 70 ° F đến 400 ° F | ° F | |||
| 170 | 0,304 | 19 | 9,7 x 10 -6 | 60 | 1600-1800 |
Tính chất cơ học củaHợp kim ASTM 165 (C17000) Thanh tròn đồng:
| Cuberyllium 170 Temper |
Sức căng | Chênh lệch lợi nhuận | Kéo dài | Độ cứng | |
| x 1000 PSI | Bù đắp 0,2% x 1000 PSI | % trong 2 inch | .020 Gauge trở lên | ||
| TM00 | LÀ | 100 - 110 | 70 - 95 | 18 - ~ 30 | B 98 |
| TM01 | 1/4 giờ | 110 - 120 | 80 - 110 | 15 ~ 25 | C 20 - 26 |
| TM02 | 1/2 giờ | 120 - 135 | 95 - 125 | 12 ~ 22 | C 24 - 30 |
| TM04 | HM | 135 - 150 | 110 - 135 | 9 ~ 20 | C 28 - 35 |
| TM05 | SHM | 150 - 160 | 125 - 140 | 9 ~ 18 | C 31 - 37 |
| TM06 | XHM | 155 - 175 | 135 - 165 | 3 ~ 10 | C 32 - 38 |
| Độ cứng Huyền thoại B: Rockwell (Quả cầu thép 100 kgf) C: Rockwell (Hình nón kim cương 150 kgf) | |||||
| LƯU Ý: Thông tin trong tài liệu này chỉ nhằm mục đích tham khảo và so sánh.Chúng KHÔNG được sử dụng làm cơ sở cho các thông số kỹ thuật thiết kế hoặc kiểm soát chất lượng.Nó được đưa ra mà không có nghĩa vụ hoặc trách nhiệm pháp lý.Liên hệ với chúng tôi để có bảng dữ liệu thuộc tính vật liệu hoàn chỉnh của nhà sản xuất. | |||||

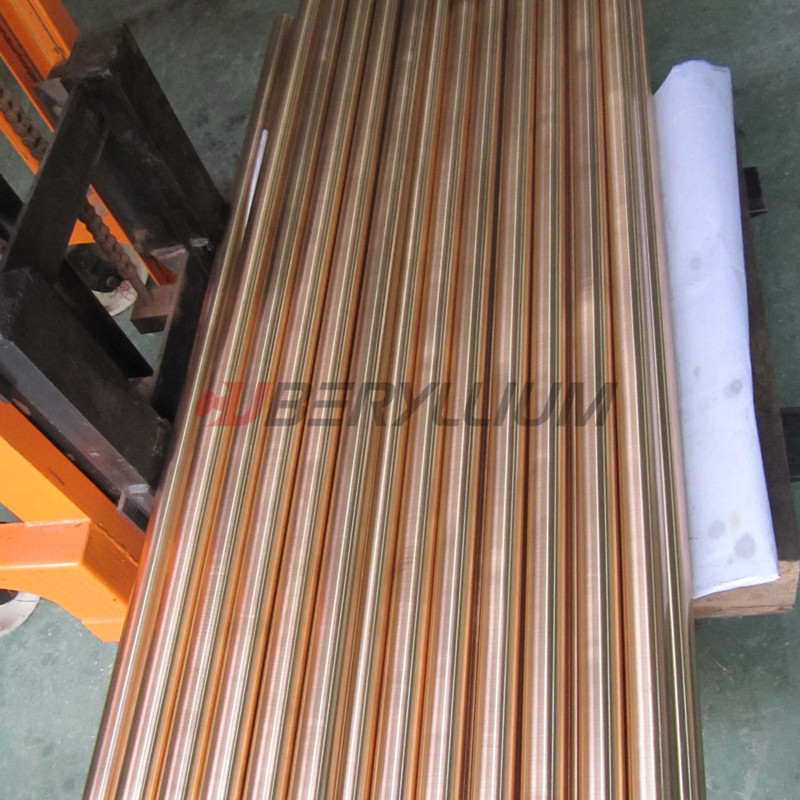

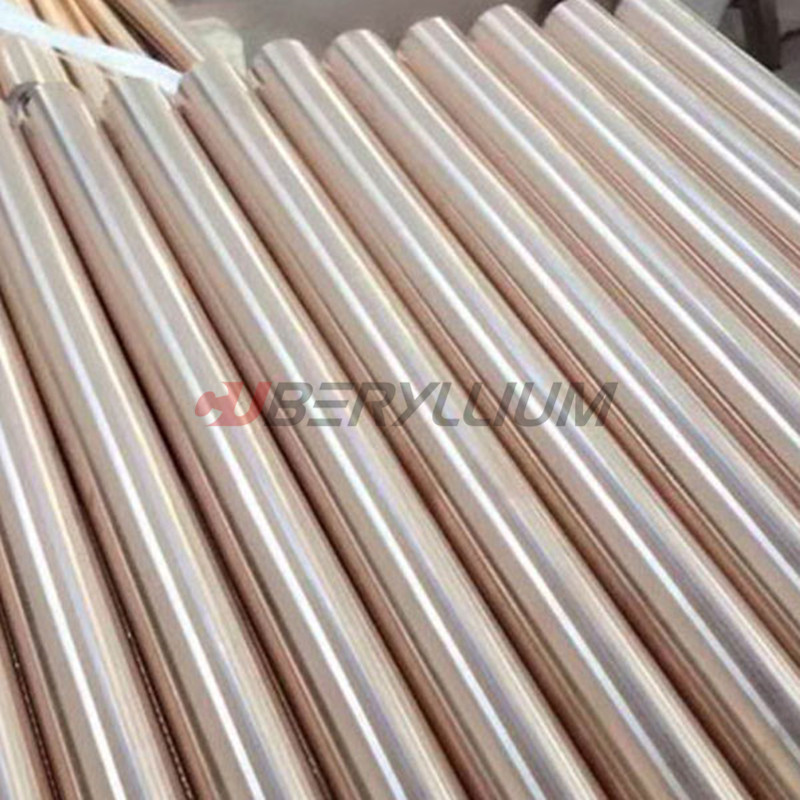

Ảnh sản phẩm:
Hàn:
Các phương pháp hàn như hàn hồ quang, hàn hồ quang được che chắn khí, hàn hồ quang kim loại phủ, hàn điểm, hàn đường nối và hàn đối đầu được ưu tiên cho hợp kim đồng C17000.Không nên hàn oxyacetylene cho loại hợp kim này.
Công nghệ chính của đồng berili (Xử lý nhiệt)
Xử lý nhiệt là quá trình quan trọng nhất đối với hệ thống hợp kim này.Trong khi tất cả các hợp kim đồng đều có thể làm cứng được bằng cách làm lạnh, đồng berili lại là đồng duy nhất có thể làm cứng được bằng cách xử lý nhiệt ở nhiệt độ thấp đơn giản.Nó bao gồm hai bước cơ bản.Đầu tiên được gọi là ủ dung dịch và thứ hai, kết tủa hoặc làm cứng tuổi.
Giải pháp ủ
Đối với hợp kim điển hình CuBe1.7, hợp kim được nung từ 720 ° C đến 860 ° C.Tại thời điểm này, berili chứa về cơ bản được “hòa tan” trong ma trận đồng (pha alpha).Bằng cách nhanh chóng làm nguội đến nhiệt độ phòng, cấu trúc dung dịch rắn này được giữ lại.Vật liệu ở giai đoạn này rất mềm và dễ uốn và có thể dễ dàng gia công nguội bằng cách kéo, cán hoặc cán nguội.Hoạt động ủ dung dịch là một phần của quy trình tại nhà máy và thường không được khách hàng sử dụng.Nhiệt độ, thời gian ở nhiệt độ, tốc độ nguội, kích thước hạt và độ cứng đều là những thông số rất quan trọng và được kiểm soát chặt chẽ bởi Cuberyllium.
Làm cứng tuổi
Độ cứng của tuổi tác tăng cường đáng kể độ bền của vật liệu.Phản ứng này thường được thực hiện ở nhiệt độ từ 260 ° C đến 540 ° C tùy thuộc vào hợp kim và các đặc tính mong muốn.Chu trình này làm cho berili hòa tan kết tủa dưới dạng pha giàu berili (gamma) trong chất nền và ở ranh giới hạt.Chính sự hình thành kết tủa này là nguyên nhân làm tăng độ bền của vật liệu.Mức cơ tính đạt được được xác định bởi nhiệt độ và thời gian ở nhiệt độ.Cần phải công nhận rằng đồng berili không có đặc điểm lão hóa ở nhiệt độ phòng.
Câu hỏi thường gặp:
Q1: Bạn có thể sản xuất dải đồng Beryllium bằng quy trình Mill Hardened.
A1: Có, chúng tôi có thể sản xuất AM (TM00), 1 / 2HM (TM01) .HM (TM04) XHM (TM06) XHMS (TM08)., Chúng tôi là nhà máy duy nhất có thể làm cứng dải ở Trung Quốc.
Câu hỏi 2: Đồng Beryllium của CUBERYLLIUM® có những ưu điểm gì.
A2: 1: Trọng lượng cuộn lớn nhất có thể đạt tới 1200kg / cuộn
2: Chúng tôi là người duy nhất nấu chảy bằng Lò nung bán liên tục chân không.
3: Đánh bóng thêm bề mặt cho các khách hàng hàng đầu.
Q3: Tại sao bạn nấu chảy bằng Lò bán liên tục chân không.
A3: Có thể lấy phôi đúc mà không có khí, phân tách nhỏ hơn, Tinh chế hạt
Q4: Điều khoản thanh toán là gì?
A4: Chúng tôi chấp nhận T / T, L / C, Paypal, vv Nó có thể được thương lượng khi số tiền là khác nhau.
Sản phẩm khuyến cáo
