Tất cả sản phẩm
2.0x1.6 Ống mao dẫn C17200 Cube2 cho trạm gốc Huawei 5g
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | CUBERYLLIUM |
| Chứng nhận | ISO,SGS |
| Số mô hình | C17200 |
| Số lượng đặt hàng tối thiểu | 5 |
| Giá bán | 300USD |
| chi tiết đóng gói | đóng gói vào hộp gỗ |
| Thời gian giao hàng | 20 ~ 35 ngày |
| Điều khoản thanh toán | L / C, T / T, Western Union |
| Khả năng cung cấp | 200kg / tháng |
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Tên | hợp kim đồng berili | Lớp | UNS. UNS. C17200/CuBe2 C17200 / CuBe2 |
|---|---|---|---|
| Mẫu sản phẩm | Ống mao dẫn | Sự chỉ rõ | Theo yêu cầu của khách hàng |
| bề mặt | Sáng / đánh bóng | OD | 0,2mm ～ 8mm |
| TƯỜNG | 0,015 ～ 0,5 | Tay cầm an toàn | Không có nguy cơ sức khỏe đặc biệt |
| Thuộc tính gia công | Tốt | Dung sai tối thiểu | 0,005 |
| Làm nổi bật | Ống mao dẫn C17200,Ống mao dẫn trạm gốc 5g,Ống mao dẫn 2.0x1.6 |
||
Mô tả sản phẩm
Ống mao dẫn C17200 Cube2 Kích thước: 2.0 * 1.6 cho thiết bị trạm gốc Huawei 5g
Mô tả sản phẩm bình thường:
Tên sản phẩm: Hợp kim đồng berili
Lớp: Cube2 / C17200
Tiêu chuẩn:ASTM, AMS, SAE
Đặc điểm kỹ thuật sản phẩm: chúng tôi có thể cung cấp hợp kim đồng berili theo yêu cầu của khách hàng.
Thời gian giao hàng: Thường trong vòng 10-15 ngày
Đóng gói: Đóng gói vào hộp gỗ
Thương hiệu sản phẩm:CUBERYLLIUM®
CUBERYLLIUM® sản xuất đồng berili theo một số chế phẩm khác nhau.
Chúng được chia thành hai loại: hợp kim đồng berili độ bền cao 172 (UNS. C17200), 173 (UNS. C17300), 170 (UNS. C17000) và hợp kim đồng được chọn cho độ dẫn điện cao 751 (UNS. 17510), 750 (UNS. 17500), 741 (UNS. 17410).
Chúng tôi cũng cung cấp hợp kim Master: CuBeryllium-200, CuBeryllium-275, CuBeryllium-350 và Cuberyllium-400 cho nhà máy toàn cầu.
Hợp kim đồng Beryllium:
Hợp kim đồng berili là một hợp kim có các tính chất cơ lý, hóa học tốt.Sau khi dập tắt, nó có độ bền cao, đàn hồi, chống mài mòn, chống mỏi và chịu nhiệt, với tính năng dẫn điện cao, dẫn nhiệt, chịu lạnh và không nhiễm từ, không có tia lửa khi va chạm, dễ hàn và chống ăn mòn tuyệt vời trong khí quyển , nước ngọt và nước biển.
Tiêu chuẩn cuối cùng của hợp kim đồng Cuberyllium Cube2 / C17200:
| Sản phẩm cuối cùng | Sự chỉ rõ |
|---|---|
|
Quán ba |
AMS 4650, 4651, 4533, ASTM B194, B196, QUÂN ĐỘI QUÂN SỰ-C-21657, SAE J463, J461 |
| Ép đùn | ASTM B570 |
| Sự rèn luyện | AMS 4650, ASTM B570 |
| Đĩa ăn | ASTM B194 |
| gậy | AMS 4650, 4534, 4533, 4651, ASTM B196, QUÂN ĐỘI QUÂN SỰ-C-21657, SAE J463, J461 |
| Thanh, rèn | AMS 4650 |
|
Tấm |
ASTM B194 |
| Dải | ASTM B194, SAE J463, J461 |
| Ống, liền mạch | AMS 4535, ASTM B643 |
|
Dây điện |
AMS 4725, ASTM B197, SAE J463, J461 |
Thành phần hóa học củaCUBERYLLIUM®-172 Hợp kim đồng berili:
Lớp sản phẩm:CUBERYLLIUM®-172 (UNS.C17200)
Berili (Be):1,80-2,00%
Coban (Co) + Niken (Ni): 0,20% Tối thiểu
Coban (Co) + Niken (Ni) + Sắt (Fe): Tối đa 0,60%
Chì: Tối đa 0,02%
Đồng (Cu): Cân bằng
Lưu ý: Đồng cộngbổ sung bằng 99,5% Tối thiểu.
Thuật ngữ chung ống mao dẫn đồng berili
Hợp kim đồng berili tích hợp các đặc tính cơ học, vật lý và hóa học tuyệt vời.Sau khi xử lý nhiệt (xử lý dung dịch và xử lý lão hóa), nó có giới hạn cường độ cao, giới hạn đàn hồi, giới hạn chảy và giới hạn chống mỏi tương đương với thép đặc biệt.Đồng thời, nó còn có các đặc tính dẫn điện, dẫn nhiệt, độ cứng cao, chống ăn mòn, chống mài mòn, tính năng đúc tốt, không nhiễm từ, va đập và không có tia lửa.Nó được làm trong khuôn Máy móc, điện tử và các ngành công nghiệp khác đã được sử dụng rộng rãi.
Tính chất vật lý điển hình củaCUBERYLLIUM®-172 (Dải đồng berili C17200):
| Mật độ (g / cm3): | 8,36 |
| Mật độ cứng trước tuổi (g / cm3): | 8.25 |
| Mô đun đàn hồi (kg / mm2 (103)): | 13.4 |
| Hệ số giãn nở nhiệt (20 ° C đến 200 ° C m / m / ° C): | 17 x 10-6 |
| Độ dẫn nhiệt (cal / (cm-s- ° C)): | 0,25 |
| Phạm vi nóng chảy (° C): | 870-980 |
Các chỉ định Temper của CUBERYLLIUM®-172: Giải pháp trạng thái ủ (TB00):
| Chỉ định CuBeryllium | ASTM | Tính chất cơ và điện của dải đồng berili | ||||||
| Chỉ định | Sự miêu tả | Sức căng (Mpa) |
Sức mạnh năng suất bù đắp 0,2% | Phần trăm kéo dài | ĐỘ CỨNG (HV) |
ĐỘ CỨNG Rockwell Thang B hoặc C |
Tinh dân điện (% IACS) |
|
| Một | TB00 | Giải pháp ủ | 410 ～ 530 | 190 ～ 380 | 35 ~ 60 | <130 | 45 ~ 78HRB | 15 ～ 19 |
| 1/2 giờ | TD02 | Khó một nửa | 580 ～ 690 | 510 ～ 660 | 12 ~ 30 | 180 ~ 220 | 88 ~ 96HRB | 15 ～ 19 |
| H | TD04 | Cứng | 680 ~ 830 | 620 ~ 800 | 2 ~ 18 | 220 ~ 240 | 96 ~ 102HRB | 15 ～ 19 |
| HM | TM04 | Máy nghiền cứng |
930 ～ 1040 | 750 ～ 940 | 9 ～ 20 | 270 ～ 325 | 28 ～ 35HRC | 17 ～ 28 |
| SHM | TM05 | 1030 ～ 1110 | 860 ～ 970 | 9 ～ 18 | 295 ～ 350 | 31 ～ 37HRC | 17 ～ 28 | |
| XHM | TM06 | 1060 ～ 1210 | 930 ～ 1180 | 4 ～ 15 | 300 ～ 360 | 32 ～ 38HRC | 17 ～ 28 | |
Công nghệ quan trọng nhất củaCUBERYLLIUM®
MỘT:Xử lý nhiệt
Xử lý nhiệt là quá trình quan trọng nhất đối với hệ thống hợp kim này.Trong khi tất cả các hợp kim đồng đều có thể làm cứng được bằng cách làm lạnh, đồng berili lại là đồng duy nhất có thể làm cứng bằng cách xử lý nhiệt ở nhiệt độ thấp đơn giản.Nó bao gồm hai bước cơ bản.Đầu tiên được gọi là ủ dung dịch và thứ hai, kết tủa hoặc làm cứng tuổi.
B: Giải pháp ủ
Đối với hợp kim điển hình CuBe1.9 (1,8- 2%), hợp kim được nung trong khoảng 720 ° C đến 860 ° C.Tại thời điểm này, berili chứa về cơ bản được “hòa tan” trong ma trận đồng (pha alpha).Bằng cách nhanh chóng làm nguội đến nhiệt độ phòng, cấu trúc dung dịch rắn này được giữ lại.Vật liệu ở giai đoạn này rất mềm và dễ uốn và có thể dễ dàng gia công nguội bằng cách kéo, cán hoặc cán nguội.Hoạt động ủ dung dịch là một phần của quy trình tại nhà máy và thường không được khách hàng sử dụng.Nhiệt độ, thời gian ở nhiệt độ, tốc độ nguội, kích thước hạt và độ cứng đều là những thông số rất quan trọng và được kiểm soát chặt chẽ bởi ohmalloy.
C: Tuổi cứng
Độ cứng của tuổi tác tăng cường đáng kể sức mạnh của vật liệu.Phản ứng này thường được thực hiện ở nhiệt độ từ 260 ° C đến 540 ° C tùy thuộc vào hợp kim và các đặc tính mong muốn.Chu trình này làm cho berili hòa tan kết tủa dưới dạng pha giàu berili (gamma) trong chất nền và ở ranh giới hạt.Chính sự hình thành kết tủa này là nguyên nhân làm tăng độ bền của vật liệu.Mức độ cơ tính đạt được được xác định bởi nhiệt độ và thời gian ở nhiệt độ.Cần phải công nhận rằng đồng berili không có đặc điểm lão hóa ở nhiệt độ phòng.

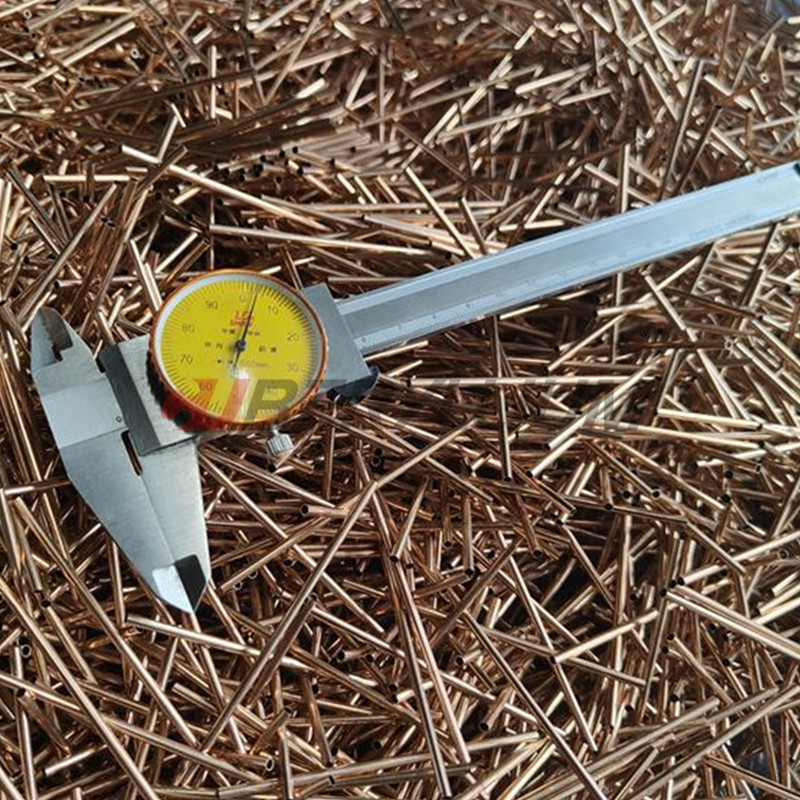

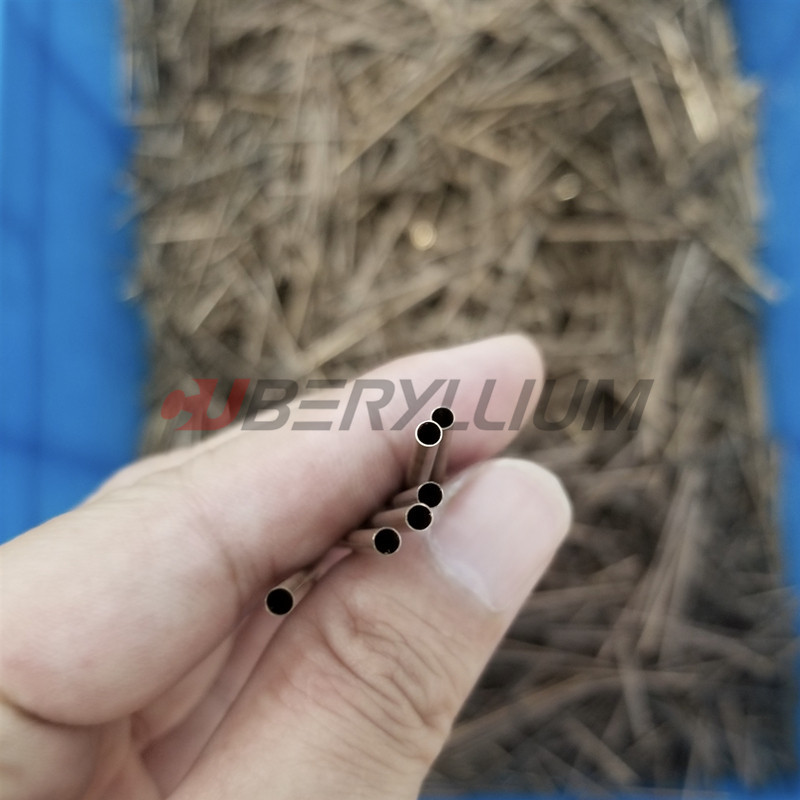

Hình ảnh sản phẩm:
Đặc điểm ống mao dẫn đồng berili:
1. Độ bền kéo, độ bền chảy và độ cứng là các giá trị vừa phải, vì vậy nó có khả năng xử lý tốt và có thể được sử dụng tùy chọn
2. Độ bền cao và khả năng chống mài mòn, cũng như dẫn nhiệt và dẫn điện tốt
3. Tính chất cơ học và vật lý tuyệt vời, khả năng chống ủ cao và khả năng chống mài mòn tuyệt vời
4. Độ cứng cao và khả năng chống mài mòn, có thể kéo dài hơn nữa tuổi thọ
5. Khả năng chống ủ cao, dẫn nhiệt và dẫn điện rất cao, chống ăn mòn tuyệt vời ở nhiệt độ cao
Sản phẩm khuyến cáo
